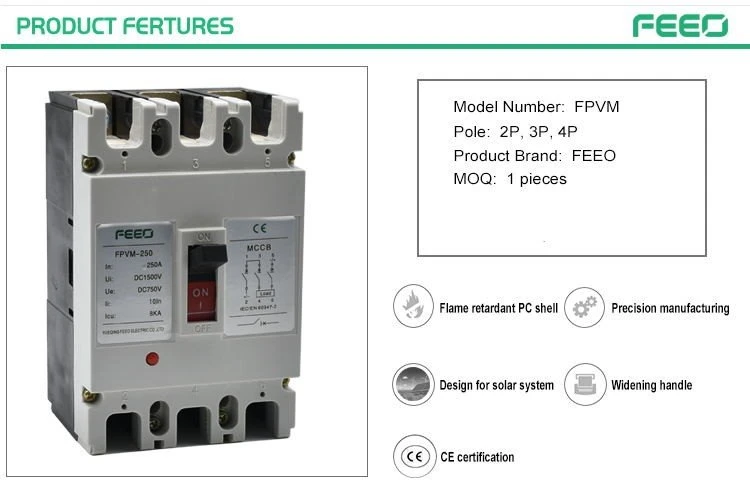

DC plastična kućišta minijaturni prekidači 2p

FPVM serija DC prekidača s lijevanim kućištem (DC MCCB) dizajnirana je za solarne sustave s većom strujom i većom prekidnom snagom. Nazivna struja 2 pola sadrži 100A,125A,200A,250A. Nazivni napon 2 pola je 550 VDC.

Pošaljite upit

Uvod u proizvod

Model		FPVM-125			FPVM-250				FPVM-400				FPVM-630				FPVM-800				FPVM-1250
Nazivna trajna struja		125			250				400				630				800				1250
Nazivna struja u (A)		16,20,25,32,40,50,63,80,100,125			100,125,140,160,180,200,225,250				250,315,350,400				400,500,630				630,700,800				800,1000,1250
Nazivni radni napon Ue(V)DC		500V,550V,750V,1000V			500V,550V,750V,1000V				500V,550V,750V,1000V				500V,550V,750V,1000V				500V,550V,750V,1000V				500V,550V,750V,1000V
Nazivni izolacijski napon Ui (V)		1000V			1000V				1500V				1500V				1500V				1500V
Uimp (KV)		8KV			8KV				8KV				8KV				8KV				8KV
Ispitni napon jedna minuta (V)		3550			3550				3550				3550				3550				3550
Prekidna sposobnost (KA) Icu (1cs=75 posto Icu)		L	M	H		L	M	H		L	M	H		L	M	H		L	M	H		L	M	H
	250V	25	35	50		35	50	65		35	50	65		35	50	65		50	65	80		50	65	80
	500V	25	25	50		35	35	65		35	35	65		35	35	65		50	50	80		50	50	80
	750V	25	15	50		35	25	65		35	25	65		35	25	65		50	35	80		50	35	80
	1000V	25	10	50		35	15	65		35	15	65		35	15	65		50	20	80		50	20	80
Mehanički život	vremena	7000			7000				4000				4000				2500				2000
Električni život	vremena	2000			2000				1000				1000				800				600
Prekidna vremena (ms)		20			20				20				20				20				20
Mjesto instalacije		Bilo gdje
Kapacitet izolatora		Da
Standard		IEC 60947-2,IEC60947-1,GB 14048.1,GB 14048.2
Temperatura (stupnjevi)		-25 stupanj ~50 stupnjeva
Stupanj zaštite		IP20
Oprema		OF/SD/MX
Udaljenost luka (mm)		Veći ili jednak 50
